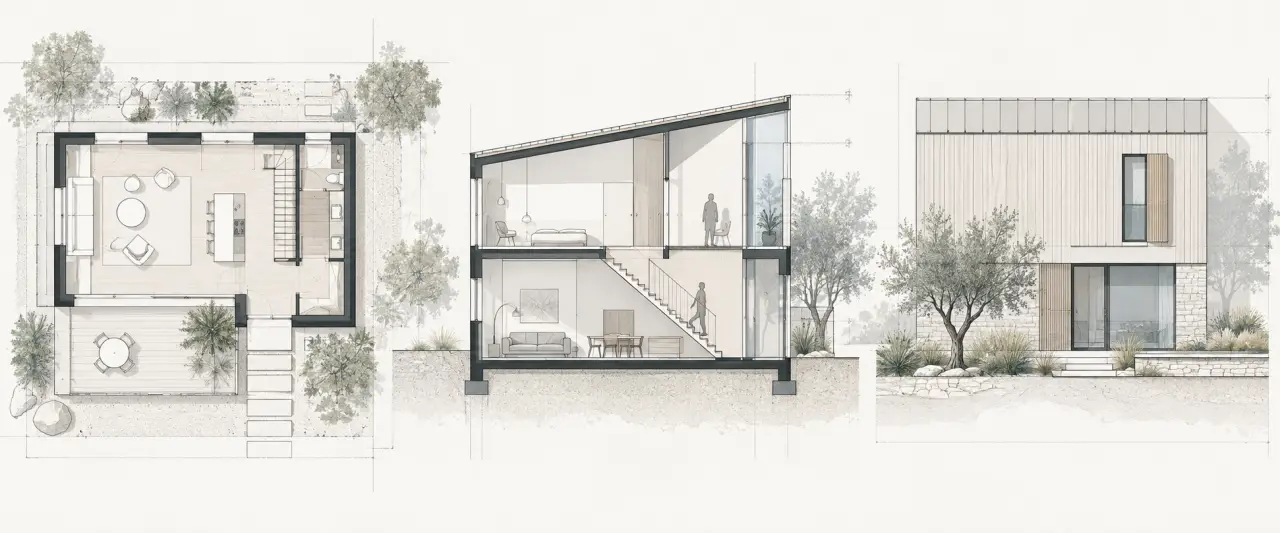

Plan, coupe ou élévation : les confondre fausse la lecture d’un projet

Le dessin d’architecture ne se résume pas à un croquis de bâtiment. Il traduit une idée, un lieu existant ou un projet de construction en informations lisibles par le client, l’architecte, le bureau d’études, l’entreprise et l’administration. Selon la vue choisie, il permet de comprendre la distribution des pièces, la hauteur des volumes, l’aspect d’une façade ou l’insertion d’une maison sur son terrain.

Un dessin d’architecture, un langage technique pour projeter un bâtiment

Un dessin d’architecture est une représentation graphique d’un bâtiment, d’une partie de bâtiment ou d’un site. Il peut décrire l’existant, par exemple lors d’un relevé avant rénovation, ou présenter un projet encore au stade de l’esquisse. Sa fonction première est de rendre l’espace lisible avant sa construction, sa modification ou sa restauration.

Le dessin architectural sert aussi de langage commun. L’architecte y exprime une intention de conception, tandis que le maître d’ouvrage vérifie que le projet répond à ses besoins. Les ingénieurs y repèrent les contraintes liées à la structure ou aux réseaux, et les entreprises y trouvent les indications nécessaires à la réalisation des ouvrages. Un dossier complet associe souvent des documents graphiques, des annotations, un devis descriptif et estimatif, des photographies ou des relevés.

De l’esquisse au dessin d’exécution

Au début du projet, le croquis à main levée aide à chercher une implantation, une circulation, une qualité de lumière ou une silhouette. Il n’a pas besoin d’être exhaustif : il sert à explorer une idée. À mesure que le projet avance, le dessin gagne en précision. Les plans sont cotés, les matériaux sont indiqués, les détails constructifs sont développés et les différentes vues sont coordonnées. Un même bâtiment peut ainsi donner naissance à de nombreux documents, du carnet de recherche au plan d’exécution.

Les conventions qui rendent une vue exploitable

L’échelle, la cotation, les niveaux, les symboles et les annotations limitent les erreurs d’interprétation. Les épaisseurs de traits distinguent généralement les éléments coupés de ceux qui restent visibles en arrière-plan. Les pointillés signalent souvent un élément situé au-dessus ou masqué, tandis que les hachures identifient des matériaux ou des surfaces sectionnées. Sans légende ni repère d’orientation, même un dessin soigné peut devenir difficile à utiliser.

Lire le bon document au bon moment

Le plan, la coupe et l’élévation ne montrent pas la même chose. Les confondre revient à chercher la hauteur d’un plafond sur un plan ou la position d’une porte intérieure sur une façade. Ces vues sont complémentaires : leur lecture croisée permet de reconstituer mentalement le bâtiment et de vérifier la cohérence du projet.

Le plan organise l’espace horizontal

Le plan de niveau représente une section horizontale du bâtiment, comme si celui-ci était coupé à une hauteur conventionnelle avant d’être observé depuis le haut. Il montre la distribution des espaces : séjour, chambres, couloir, escalier, sanitaires, ouvertures et épaisseur des murs. Il indique aussi les dimensions utiles à la conception et à la vérification du projet.

Le plan de masse élargit la vue au terrain. Il situe le bâtiment par rapport aux voies, aux plantations, aux limites de propriété et aux constructions voisines. Il sert donc à comprendre l’implantation du projet, et non l’organisation détaillée des pièces.

La coupe révèle ce qu’un plan ne montre pas

La coupe traverse le bâtiment dans le sens longitudinal ou transversal. Elle fait apparaître les relations entre le sol, les planchers, les murs, les fenêtres, la toiture et l’ossature. C’est le document qui permet de vérifier un dénivelé, une double hauteur, le passage d’un escalier ou la place disponible sous les combles. Elle est particulièrement utile en rénovation, lorsque les niveaux réels et les épaisseurs existantes peuvent réserver des surprises.

La coupe permet aussi d’examiner les liens entre l’intérieur et l’extérieur, la lumière et la profondeur, le sol et la toiture. Elle aide à repérer des points qu’un plan masque parfois, comme une baie trop haute, un palier mal éclairé ou une isolation qui rompt la continuité de l’enveloppe. La consulter revient donc à vérifier le volume intérieur et les conditions de confort prévues.

Élévation, perspective et dessin artistique, trois regards sur l’architecture

L’élévation représente une façade par projection orthogonale sur un plan vertical. Contrairement à une perspective, ses lignes ne convergent pas : la façade apparaît sans effet visuel de profondeur. Cette vue facilite la lecture de l’alignement des ouvertures, du rythme des baies, de la proportion d’un soubassement et de la composition des matériaux.

La perspective cherche au contraire à restituer la perception d’un observateur. Elle est utile pour présenter une ambiance, une relation au site ou une intention de lumière. L’axonométrie et l’isométrie offrent une autre solution : elles montrent simultanément plusieurs faces du volume tout en conservant une lecture plus mesurable qu’une perspective classique. Le choix dépend donc de l’information à transmettre.

Quand le dessin devient une œuvre autonome

Le dessin d’architecture peut aussi sortir du chantier et du dossier technique. Un lavis de monument, une vue de ruines, une étude de façade ou un relevé ancien peuvent avoir une valeur documentaire et esthétique. Les ombres, l’encre, le papier et le cadrage expriment alors une vision d’auteur.

Dans une décoration intérieure, une reproduction architecturale fonctionne lorsqu’elle dialogue avec le lieu. Une gravure urbaine peut trouver sa place dans une entrée, une coupe ancienne dans un bureau, et un dessin de palais ou de façade dans un salon. Le dessin architectural devient alors un objet visuel, distinct du document destiné à construire.

Du papier à la CAO, de la 3D au BIM

Le dessin à la main reste pertinent pour observer, mémoriser et tester rapidement une idée. Il permet de travailler directement sur les proportions, les circulations ou les volumes, sans imposer d’emblée une géométrie parfaite. En revanche, lorsqu’il faut modifier plusieurs vues, coter précisément ou transmettre un dossier, les outils numériques améliorent la cohérence des documents et accélèrent les corrections.

CAO, modèle 3D et BIM ne désignent pas la même chose

La CAO, ou conception assistée par ordinateur, sert principalement à produire et à modifier des plans, des coupes, des élévations et des détails en 2D ou en 3D. Des logiciels comme AutoCAD ou AutoCAD LT répondent à ce besoin de dessin précis. Un modèle 3D facilite la visualisation des volumes. Un outil de rendu peut y ajouter des textures, un éclairage, des ombrages et parfois une animation pour obtenir une présentation plus réaliste.

Le BIM, ou modélisation des données du bâtiment, va plus loin qu’une simple image tridimensionnelle. Il associe la géométrie à des informations sur les matériaux, les propriétés et les spécifications des éléments. Revit est conçu pour cette logique de maquette renseignée. Navisworks intervient notamment dans la coordination et l’analyse, tandis que Civil 3D et Autodesk Forma répondent à des besoins liés au site, aux infrastructures ou aux études préalables.

Choisir sa méthode selon le projet et éviter les erreurs de lecture

Pour apprendre ou réfléchir à une petite transformation, commencez par un croquis, puis réalisez un plan simple à l’échelle avec les dimensions essentielles. Pour une demande administrative, une construction ou une rénovation importante, les documents doivent répondre aux exigences du dossier et être vérifiés par les professionnels concernés. Une perspective réussie ne remplace ni un plan coté ni une coupe cohérente.

• Pour comprendre un plan : repérez d’abord le nord, l’échelle, les murs porteurs, les ouvertures et les circulations.
• Pour vérifier une façade : consultez l’élévation plutôt que la seule vue 3D. Elle fait ressortir les alignements et les proportions.
• Pour anticiper les volumes : croisez le plan et la coupe, surtout autour des escaliers, des plafonds et de la toiture.
• Pour choisir un logiciel : privilégiez la 2D pour un dessin technique simple, la 3D pour présenter les volumes et le BIM lorsque la coordination des données devient centrale.

Le meilleur dessin d’architecture n’est pas forcément le plus spectaculaire. C’est celui qui répond avec précision à la question posée : où construire, comment circuler, quelle hauteur prévoir, quelle façade montrer ou quelle atmosphère faire ressentir. Sa pertinence dépend de l’association des vues, de la clarté des conventions et de son adéquation avec l’étape du projet.
